自動定量秤由機體、給料系統杠桿系統、稱量斗打包筒電磁計數器、電器及氣動控制等組成。
1、給料系統。它主要由驅動滾筒、從動滾筒、給料皮帶以及調節機構等組成。
2、杠桿系統。它由接近并關、砝碼、阻尼裝置、游砣、標尺、兩根平行橫梁構成的框架、十字簧片（不銹鋼）結構等組成。
3、喂料斗及門。它是利用稱料斗放料時間接收皮帶連續抽送來的物料進行貯存，是每次稱量的中間環節。
4、稱料斗。為了不掛料，斗的形狀做成倒圓錐。底門為雙開門，卸料迅速。由氣缸推動搖臂動作來開閉底門；搖臂一端裝有平衡重塊。
5、裝袋器。它主要是把料袋夾持在裝包筒口，經精確稱量的物料落入套在袋口的袋內。
6、氣動、電控及計數裝置。由氣動三大元件、電磁閥、節流閥控制氣缸動作，進行稱量和包裝，迅速可靠、噪聲小；電控裝置采用繼電器控制線路，維修簡單，調整方便，該秤采用422型六位預選電磁計數器，可預定包數，當達到預定包數即自動停止稱量。

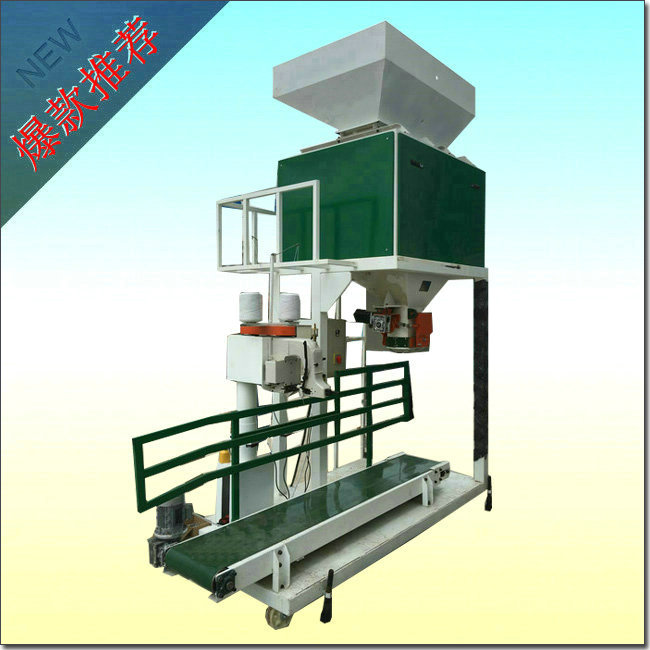

自動定量秤圖片：
